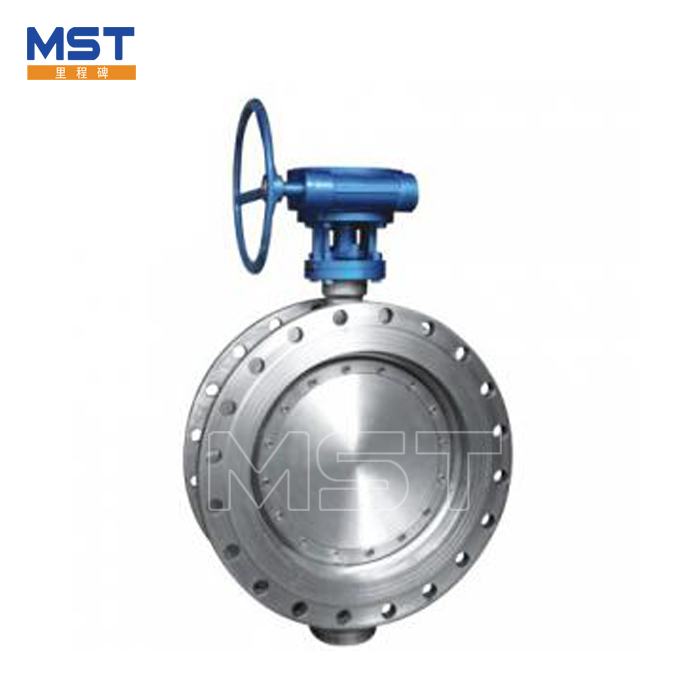

چرا شیر پروانه ای فولاد ضد زنگ از سایر راه حل های کنترل جریان در محیط های پر تقاضا بهتر عمل می کند؟

سفر فناوری کنترل جریان با نوآوری مداوم مشخص شده استشیر پروانه ای استیل ضد زنگنشان دهنده یک نقطه عطف مهم در این تکامل است. دریچه‌های پروانه‌ای اولیه، که قدمت آنها به اواسط قرن بیستم بازمی‌گردد، از طرح‌های متحدالمرکز ساده استفاده می‌کردند که در آن دیسک و صندلی یک محور مرکزی مشترک داشتند. این طرح‌های اولیه در حالی که برای کاربردهای اساسی کاربردی بودند، از محدودیت‌های ذاتی رنج می‌بردند: اصطکاک بیش از حد در حین کار، تسریع سایش صندلی، و به خطر افتادن یکپارچگی آب‌بندی در شرایط فشار بالا یا دمای بالا.

معرفی طرح های عجیب و غریب اولین پیشرفت بزرگ را رقم زد. مهندسان با جابجایی محور چرخش دیسک از مرکز صندلی، اصطکاک را کاهش داده و عمر مفید آن را افزایش دادند. با این حال، توسعه طراحی سه گانه آفست (یا سه گانه غیر عادی) بود که واقعاً شیر پروانه ای فولاد ضد زنگ را به یک راه حل با کارایی بالا تبدیل کرد که قادر به رقابت با دریچه های دروازه، کره و توپی در کاربردهای سخت است.

شیرهای پروانه ای از جنس استنلس استیل امروزی متالورژی پیشرفته، ماشینکاری دقیق و فن آوری های پیچیده آب بندی را در خود جای داده اند. ادغام مهر و موم های سخت فلزی چند لایه، همراه با ساختار فولاد ضد زنگ، این شیرها را قادر می سازد تا در دماهای تا 425 درجه سانتیگراد به طور قابل اعتماد عمل کنند و در عین حال مقاومت در برابر خوردگی عالی را حفظ کنند. این تکامل دامنه کاربرد را از خطوط ساده آب به خدمات حیاتی در کارخانه‌های پتروشیمی، تأسیسات تولید برق و محیط‌های دریایی گسترش داده است.

شیر پروانه ای فولاد ضد زنگ مدرن ترکیبی قانع کننده از ویژگی ها را ارائه می دهد: ردپای فشرده، ساختار سبک، عملکرد سریع و ویژگی های جریان استثنایی. برخلاف شیرهای دروازه ای سنتی که برای باز یا بسته شدن نیاز به چرخش های متعدد دارند، شیرهای پروانه ای با چرخش 90 درجه به عملکرد کامل دست می یابند و امکان پاسخ سریع در سناریوهای خاموش شدن اضطراری را فراهم می کنند. این راندمان عملیاتی، همراه با دوام ساخت و ساز فولاد ضد زنگ، شیر پروانه ای را به عنوان انتخاب ارجح برای کاربردهای صنعتی متعدد معرفی کرده است.

در قلب عملکرد بالاشیر پروانه ای استیل ضد زنگطراحی نهفته در هندسه افست سه گانه، یک رویکرد مهندسی پیچیده که به چالش های اساسی آب بندی و اصطکاک در شیرهای دوار می پردازد. این طراحی شامل سه افست متمایز است که برای دستیابی به عملکرد تقریباً بدون اصطکاک و خاموشی محکم حباب کار می کنند.

طراحی سه‌گانه آفست همچنین شیر را قادر می‌سازد تا به آب‌بندی دو طرفه دست یابد، به این معنی که می‌تواند بدون توجه به جهت جریان، خاموشی مؤثری را ایجاد کند. این ویژگی به ویژه در کاربردهایی که ممکن است معکوس جریان رخ دهد، مانند سیستم های بای پس پمپ یا خطوط لوله دو جهته، ارزشمند است. ساختار مهر و موم سخت فلزی، معمولاً از مواد سختی متفاوت برای سطوح آب بندی صندلی و دیسک استفاده می کند، مقاومت استثنایی در برابر سایش و فرسایش ایجاد می کند.

انتخاب مواد مناسب برای شیر پروانه ای از جنس استنلس استیل برای عملکرد و طول عمر آن بسیار مهم است. در حالی که اصطلاح "فولاد ضد زنگ" خانواده وسیعی از آلیاژها را در بر می گیرد، گرید خاص انتخاب شده باید با نیازهای محیط عملیاتی مطابقت داشته باشد.

مقاومت در برابر خوردگی فولاد ضد زنگ از تشکیل یک لایه اکسید کروم غیرفعال بر روی سطح ناشی می شود. در محیط های تهاجمی حاوی کلریدها، اسیدها یا سایر عوامل خورنده، انتخاب گریدهای حاوی مولیبدن مانند فولادهای زنگ نزن 316L یا دوبلکس ضروری است. این آلیاژها مقاومت بیشتری در برابر خوردگی حفره ای و شکافی ایجاد می کنند و عملکرد قابل اعتماد را در کاربردهای دریایی، شیمیایی و فاضلاب تضمین می کنند.

برای سطوح آب بندی، استفاده از مواد سختی مختلف بین نشیمنگاه و دیسک یک رابط بادوام و مقاوم در برابر سایش ایجاد می کند. آلیاژهای سخت مانند Stellite اغلب برای افزایش عمر مفید در کاربردهای ساینده یا چرخه بالا بر روی سطوح آب بندی اعمال می شوند. مواد ساقه باید دارای استحکام کافی برای انتقال گشتاور تحریک و حفظ مقاومت در برابر خوردگی قابل مقایسه با مواد بدنه و دیسک باشد.

درک پارامترهای عملکرد aشیر پروانه ای استیل ضد زنگبرای مشخصات و کاربرد مناسب ضروری است. این پارامترها پوشش عملیاتی را مشخص می کنند که در آن شیر به طور قابل اعتمادی کار می کند.

انتخاب بین پیکربندی های مهر و موم نرم و مهر و موم سخت فلزی یک نقطه تصمیم گیری مهم را نشان می دهد. دریچه‌های آب‌بندی نرم، با استفاده از موادی مانند NBR، EPDM، یا FKM، آب‌بندی عالی را در فشارها و دماهای پایین‌تر ارائه می‌دهند و الاستومر مطابقت با سطح آب‌بندی را فراهم می‌کند. دریچه های مهر و موم سخت فلزی که از ساختار فلزی چند لایه استفاده می کنند، عملکرد عالی را در دماهای بالا و در خدمات ساینده ارائه می دهند، اگرچه ممکن است برای رسیدن به خاموشی به گشتاور تحریک بالاتری نیاز داشته باشند.

محدوده متوسط ​​قابل استفاده برای شیرهای پروانه ای فولاد ضد زنگ شامل آب، روغن، گاز و رسانه های مختلف خورنده است که آنها را به اجزای همه کاره در صنایع مختلف تبدیل می کند. ساختار فولاد ضد زنگ در برابر طیف گسترده ای از مواد شیمیایی مقاومت می کند، اگرچه سازگاری خاص باید برای رسانه های تهاجمی یا عجیب و غریب تأیید شود.

روش فعال سازی انتخاب شده برای شیر پروانه ای فولاد ضد زنگ به طور قابل توجهی بر ویژگی های عملیاتی، زمان پاسخ و ادغام با سیستم های کنترل تأثیر می گذارد. گزینه های موجود از عملیات دستی ساده تا راه حل های خودکار پیچیده را شامل می شود.

انتخاب روش فعال سازی شامل در نظر گرفتن چندین عامل است: منابع توان موجود، زمان پاسخگویی مورد نیاز، نیازهای دقیق کنترل، شرایط محیطی، و قابلیت های نگهداری. در مناطق خطرناک، تحریک پنوماتیک یا هیدرولیک ممکن است برای حذف منابع احتراق الکتریکی ترجیح داده شود. برای کاربردهایی که نیاز به دوچرخه‌سواری مکرر یا مدولاسیون دقیق جریان دارند، تحریک الکتریکی با بازخورد موقعیت، بیشترین انعطاف‌پذیری کنترل را ارائه می‌دهد.

ادغام با سیستم های کنترل مدرن به طور فزاینده ای پیچیده شده است، با محرک های هوشمند که قابلیت های تشخیصی، پروتکل های ارتباطی (مانند HART، Profibus یا Foundation Fieldbus) و ویژگی های تعمیر و نگهداری پیش بینی را ارائه می دهند. این قابلیت های پیشرفته امکان نظارت بر وضعیت و عیب یابی از راه دور، کاهش زمان خرابی برنامه ریزی نشده و بهینه سازی برنامه های تعمیر و نگهداری را فراهم می کند.

نصب صحیح شیر پروانه ای فولاد ضد زنگ برای دستیابی به عملکرد طراحی شده و عمر مفید آن ضروری است. بهترین روش های زیر به ملاحظات کلیدی برای نصب موفقیت آمیز می پردازد.

برای دریچه‌های پروانه‌ای از نوع ویفر، وسط مناسب بین فلنج‌های خط لوله بسیار مهم است. بدنه سوپاپ باید با استفاده از پین های تراز یا با قرار دادن دقیق در هنگام سفت کردن فلنج در مرکز قرار گیرد. سفت شدن بیش از حد پیچ ​​های فلنج می تواند بدنه سوپاپ را مخدوش کند و بر عملکرد دیسک و عملکرد آب بندی تأثیر بگذارد. استفاده از واشر مناسب و رعایت مشخصات گشتاور از آسیب جلوگیری می کند و آب بندی قابل اطمینان را تضمین می کند.

در سیستم هایی با انبساط حرارتی قابل توجه، باید به لنگرهای لوله و درزهای انبساط توجه کرد تا از بارهای بیش از حد روی شیر جلوگیری شود. دریچه نباید برای اصلاح ناهماهنگی لوله استفاده شود، زیرا فشاری ایجاد می کند که می تواند منجر به خرابی زودرس ساقه، یاتاقان ها یا اجزای آب بندی شود.

نگهداری موثر الفشیر پروانه ای استیل ضد زنگعملکرد قابل اعتماد مداوم را تضمین می کند و عمر سرویس را افزایش می دهد. یک برنامه تعمیر و نگهداری پیشگیرانه، هم مراقبت های معمول و هم مسائل بالقوه را قبل از اینکه منجر به شکست شوند، مورد توجه قرار می دهد.

فرکانس فعالیت های تعمیر و نگهداری به شرایط سرویس، از جمله تعداد چرخه های عملیاتی، دما، فشار و ماهیت محیط جاری بستگی دارد. شیرهایی که در سرویس‌های شدید، مانند شیرهایی که با دوغاب‌های ساینده کار می‌کنند یا در دمای بالا کار می‌کنند، نسبت به شیرهایی که در سرویس آب تمیز هستند، نیاز به بازرسی و نگهداری مکرر دارند.

برای دریچه‌های سه‌تایی با پایه فلزی، سطوح آب‌بندی را اغلب می‌توان از طریق ماشین‌کاری یا سنگ‌زنی بازسازی کرد و عمر مفید را بدون تعویض کامل شیر افزایش داد. این قابلیت، همراه با دوام ذاتی ساختار فولاد ضد زنگ، این شیرها را به یک راه حل طولانی مدت مقرون به صرفه برای برنامه های کاربردی تبدیل می کند.

ساخت و آزمایش اجزای شیر پروانه ای فولاد ضد زنگ تحت چارچوبی جامع از استانداردهای بین المللی و ملی است. رعایت این استانداردها کیفیت، قابلیت تعویض و عملکرد ثابت را تضمین می کند.

برنامه‌های تضمین کیفیت برای شیرهای پروانه‌ای فولاد ضد زنگ معمولاً شامل گواهی مواد (گزارش‌های آزمایش آسیاب)، بازرسی ابعادی، آزمایش فشار (آزمایش‌های پوسته و صندلی) و بازرسی بصری همه اجزا است. بسیاری از تولیدکنندگان گواهینامه ISO 9001 را دارند که نشان دهنده تعهد به سیستم های مدیریت کیفیت است.

برای کاربردهای حیاتی، آزمایش‌های اضافی ممکن است مورد نیاز باشد، از جمله آزمایش انتشار گازهای گلخانه‌ای فراری، آزمایش ایمنی در برابر آتش (بر اساس API 607 ​​یا ISO 10497)، و تأیید عملکرد فشار بالا یا دمای بالا. انتخاب پروتکل های تست مناسب باید با الزامات خاص برنامه و کدها و استانداردهای قابل اجرا مطابقت داشته باشد.

راشیر پروانه ای استیل ضد زنگنشان‌دهنده اوج دهه‌ها اصلاح مهندسی، ارائه راه‌حل کنترل جریان است که عملکرد، دوام و کارایی عملیاتی را متعادل می‌کند. طراحی آفست سه گانه، با رویکرد نوآورانه خود در هندسه آب بندی، شیر پروانه ای را از یک دستگاه روشن و خاموش ساده به یک ابزار دقیق که قادر به برآورده کردن سخت ترین نیازهای صنعتی است، ارتقا داده است.

در طول این اکتشاف جامع، ما اصول اساسی حاکم بر عملکرد شیر پروانه ای، نقش حیاتی انتخاب مواد در حصول اطمینان از مقاومت در برابر خوردگی و پارامترهای عملکردی که پوشش عملیاتی را تعریف می کنند، بررسی کرده ایم. تطبیق پذیری این شیرها در طیف وسیعی از کاربردها، از تصفیه آب شهری گرفته تا فرآیندهای پتروشیمی با دمای بالا مشهود است. در دسترس بودن چندین روش فعال سازی و تنظیمات اتصال تضمین می کند که یک راه حل مناسب برای تقریباً هر چالش کنترل جریان وجود دارد.

شیوه های نصب و نگهداری مناسب برای تحقق پتانسیل کامل این شیرها ضروری است. با رعایت استانداردهای صنعت و توصیه‌های سازنده، مهندسان و مدیران تاسیسات می‌توانند از عملکرد قابل اعتماد و عمر طولانی‌تر خدمات اطمینان حاصل کنند. ساختار مستحکم فولاد ضد زنگ، همراه با فناوری پیشرفته آب بندی طراحی سه گانه، سطحی از دوام را فراهم می کند که زمان خرابی و نیازهای تعمیر و نگهداری را به حداقل می رساند.

از آنجایی که صنایع همچنان به تقاضای عملکرد بالاتر، قابلیت اطمینان بیشتر و ایمنی افزایش یافته از تجهیزات کنترل جریان خود ادامه می دهند، شیر پروانه ای فولاد ضد زنگ به عنوان یک فناوری سنگ بنا باقی خواهد ماند. توانایی آن برای ارائه عملکرد ثابت و قابل اعتماد در طیف گسترده ای از برنامه ها، همراه با طراحی فشرده و کارایی عملیاتی، ارتباط مداوم آن را در چشم انداز در حال توسعه زیرساخت های صنعتی تضمین می کند.
