چه چیزی یک شیر پروانه ای روشن را در کنترل جریان مدرن ضروری می کند؟

دریچه پروانه ای خاموشسیستم‌ها اجزای حیاتی در صنایع لوله‌کشی و فرآیندی هستند که در آن‌ها به جداسازی سریع و کنترل جریان نیاز است. این شیرها به‌عنوان دستگاه‌های قطع کننده قابل اعتمادی عمل می‌کنند که در حالت کاملاً باز یا کاملاً بسته عمل می‌کنند و به جای تنظیم تدریجی جریان، برای وظایف جداسازی ایده‌آل هستند.

این راهنمای جامع همه چیزهایی را که باید در مورد روشن/خاموش شیرهای پروانه‌ای بدانید را بررسی می‌کند - از نحوه کار آنها و محل استفاده آنها تا نحوه انتخاب مناسب برای سیستم شما، که شامل بینش‌های مرتبط با مهندسان، خریداران و تکنسین‌ها می‌شود.

فهرست مطالب

1. شیر پروانه ای روشن چیست؟
2. شیرهای پروانه ای روشن خاموش چگونه کار می کنند؟
3. چرا یک شیر پروانه ای روشن را انتخاب کنید؟
4. کدام برنامه ها برای این شیرها بهترین هستند؟
5. انواع و ویژگی های کلیدی شیرهای پروانه ای خاموش چیست؟
6. چگونه شیر پروانه ای روشن خاموش را انتخاب کنیم؟
7. سوالات متداول (سؤالات متداول)

1. شیر پروانه ای روشن چیست؟

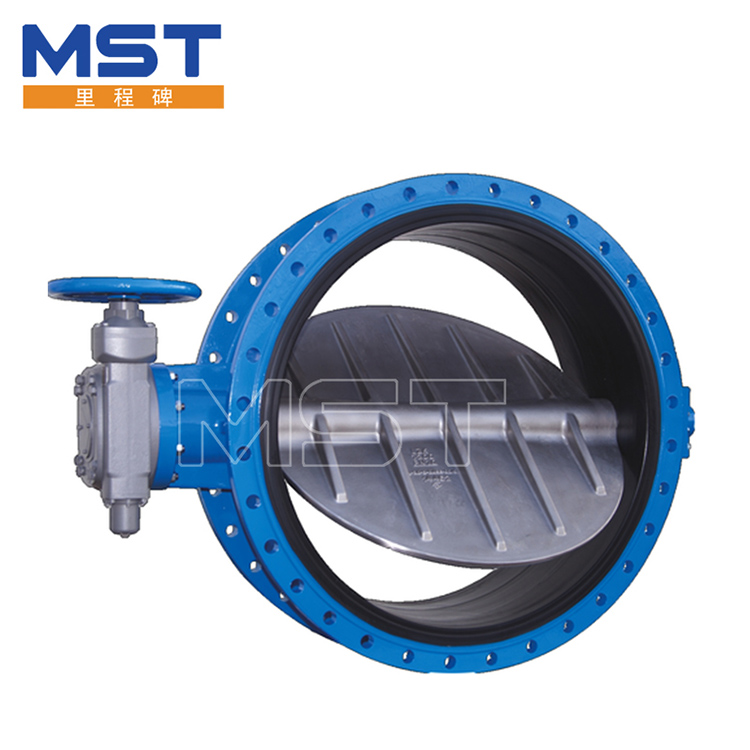

یکدریچه پروانه ای خاموشدریچه ایزوله یک چهارم چرخشی است که برای اجازه جریان کامل یا توقف کامل حرکت سیال در خط لوله طراحی شده است. برخلاف شیرهای تنظیمی که کنترل متناسبی را ارائه می دهند، شیرهای پروانه ای روشن/خاموش به عنوان عناصر کنترلی گسسته - کاملا باز یا کاملا بسته - برای فعال سازی سریع عمل می کنند.

این شیرها به دلیل طراحی فشرده و عملکرد مقرون به صرفه در مقایسه با شیرهای جایگزین مانند شیرهای دروازه یا گلوب، به طور گسترده مورد استفاده قرار می گیرند.

2. دریچه های پروانه ای خاموش چگونه کار می کنند؟

شیرهای پروانه ای شامل یک دیسک است که بر روی یک محور مرکزی در داخل بدنه شیر نصب شده است. هنگامی که محرک یا دستگیره شفت را 90 درجه می چرخاند، دیسک می چرخد ​​تا اجازه عبور سیال را بدهد یا جریان را مسدود کند. این حرکت ربع دور ساده، عملکرد سریع را ممکن می‌سازد، که برای بسیاری از کاربردهای جداسازی صنعتی بسیار مهم است.

اجزای اصلی

• بدنه سوپاپ- قسمت های داخلی را در خود جای داده و به خط لوله متصل می شود.
• دیسک- صفحه متحرکی که جریان را کنترل می کند.
• شفت / ساقه- انتقال حرکت از محرک به دیسک.
• صندلی- در هنگام بسته بودن شیر از آب بندی اطمینان حاصل می کند.
• محرک– دستگاه دستی، پنوماتیکی یا الکتریکی که حرکت دیسک را کنترل می کند.

3. چرا یک شیر پروانه ای روشن را انتخاب کنید؟

دریچه‌های پروانه‌ای خاموش مزایای متعددی را ارائه می‌دهند که آنها را به انتخاب‌های ارجح در صنایع مختلف تبدیل می‌کند:

• فعال سازی سریع:حرکت سریع یک چهارم چرخشی زمان پاسخگویی را برای کارهای ایزوله افزایش می دهد.
• فشرده و سبک:ردپای کوچکتر از بسیاری از طرح های شیرهای دیگر.
• مقرون به صرفه:هزینه ساخت و نگهداری کمتر به دلیل ساخت و ساز ساده.
• افت فشار کم:حداقل انسداد زمانی که کاملا باز است جریان کارآمد را حفظ می کند.
• فعال سازی انعطاف پذیر:قابل اجرا از طریق دستگیره های دستی یا محرک های خودکار برای کنترل از راه دور.

4. کدام برنامه ها برای این شیرها بهترین هستند؟

دریچه‌های پروانه‌ای خاموش معمولاً در بخش‌های زیر یافت می‌شوند:

• تصفیه آب و فاضلاب- قطع جریان در خطوط لوله بزرگ.
• سیستم های HVAC- جداسازی بخش های مدارهای گرمایش یا سرمایش.
• فرآیندهای صنعتی- وظایف حمل و نقل مواد شیمیایی و جداسازی کارخانه.
• خطوط لوله نفت و گاز- ایزوله سریع اضطراری
• نیروگاه های دریایی و نیروگاهی- برنامه های مدیریت جریان بزرگ

5. انواع کلیدی و ویژگی های دریچه های پروانه ای خاموش چیست؟

تنظیمات و مواد متعددی وجود دارد که بر انتخاب سوپاپ تأثیر می گذارد:

انتخاب مواد - مانند فولاد ضد زنگ، چدن یا آسترهای پلیمری - بر مقاومت در برابر خوردگی و کنترل دما / فشار تأثیر می گذارد.

6. چگونه می توان شیر پروانه ای را روشن کرد؟

معیارهای زیر را در نظر بگیرید:

• نوع رسانه:مایعات، گازها، دوغاب - مواد را به طور مناسب انتخاب کنید.
• رتبه بندی فشار و دما:از سازگاری با شرایط فرآیند اطمینان حاصل کنید.
• پایان اتصال:نوع ویفر یا لگ بر اساس نیاز نصب.
• روش فعال سازی:کتابچه راهنمای سیستم های ساده، پنوماتیک/الکتریکی برای اتوماسیون.
• گواهینامه و استانداردها:مطابقت با API، ISO، یا ANSI در صورت لزوم.

7. سوالات متداول (سؤالات متداول)

تفاوت بین روشن / خاموش و تنظیم شیر پروانه ای چیست؟
دریچه های پروانه ای روشن/خاموش برای کنترل گسسته طراحی شده اند - کاملا باز یا بسته - در حالی که شیرهای پروانه ای تنظیم کننده امکان کنترل جریان متناسب با سیگنال های بازخورد را برای مدولاسیون دقیق فراهم می کنند.

آیا می توان سوپاپ های پروانه ای روشن/خاموش را خودکار کرد؟
بله - آنها را می توان با محرک های پنوماتیک یا الکتریکی برای عملکرد از راه دور یا خودکار در تنظیمات صنعتی مجهز کرد.

آیا شیرهای پروانه ای برای کاربردهای پرفشار مناسب هستند؟
شیرهای پروانه‌ای استاندارد فشارهای متوسط ​​را به خوبی تحمل می‌کنند، اما برای فشار بسیار بالا یا وظایف جداسازی بحرانی، باید طرح‌های با کارایی بالا یا سه‌گانه افست در نظر گرفته شود.

هر چند وقت یکبار باید این شیرها را نگهداری کرد؟
برنامه های تعمیر و نگهداری بسته به کاربرد متفاوت است، اما بازرسی منظم مهر و موم ها و محرک ها عملکرد قابل اعتماد و عمر طولانی را تضمین می کند.

چه صنایعی بیشتر به روشن/خاموش شیرهای پروانه ای متکی هستند؟
بخش‌های تصفیه آب، تهویه مطبوع، فرآوری شیمیایی، صنایع دریایی و صنعتی معمولاً برای خاموش کردن سریع و مطمئن ارائه شده توسط شیرهای پروانه‌ای روشن/خاموش ارزش قائل هستند.
