چرا شیرهای چک جزء اصلی کلیدی سیستم های کنترل سیالات صنعتی محسوب می شوند؟

در سیستم های کنترل سیالات صنعتی،شیرهای چکاجزای اتوماتیک بسیار مهمی هستند که برای جلوگیری از برگشت تصادفی محیط، محافظت از تجهیزات مانند پمپ ها و موتورها و تضمین پایداری فرآیندهای صنعتی طراحی شده اند. به عنوان یک تولید کننده حرفه ای با قابلیت های تولید پیشرفته و تجربه صادرات جهانی،شرکت شیر ​​مایل استون تیانجینبر ارائه شیرهای چک با کارایی بالا و سایر شیرهای صنعتی برای رفع نیازهای مختلف صنعتی تمرکز دارد. بنابراین، آیا سوپاپ های چک را درک می کنید؟

شیر چک چیست؟

A شیر چکیک شیر اتوماتیک است که قسمت بسته شدن آن (دیسک شیر دایره ای) تحت وزن و فشار سیال خود عمل می کند. وظیفه اصلی آن جلوگیری از جریان برگشتی محیط است که آن را به یک جزء ضروری در سیستم های حمل و نقل سیال در صنایع مختلف تبدیل می کند. برخلاف شیرهای دستی یا نیمه اتوماتیک، شیرهای چک نیازی به منبع تغذیه خارجی ندارند - عملکرد آنها کاملاً توسط فشار دینامیکی خود رسانه هدایت می شود و از جلوگیری واقعی و مطمئن از جریان برگشت اطمینان می دهد.

توابع اصلی شیرهای چک

جلوگیری از جریان برگشتی رسانه: این اساسی ترین عملکرد است. در سیستم های لوله کشی، شیرهای چک از جریان برگشتی رسانه ها در هنگام کاهش فشار سیستم جلوگیری می کنند و از وقفه در تولید جلوگیری می کنند.

حفاظت از پمپ‌ها و موتورهای محرک: جریان برگشتی می‌تواند باعث معکوس شدن پمپ‌ها شود، به طور بالقوه به اجزای داخلی آسیب برساند و موتور محرک را بیش از حد بارگذاری کند، و در نتیجه باعث خرابی پرهزینه شود. شیرهای چک بلافاصله پس از جریان برگشتی بسته می شوند و این خطر را از بین می برند.

تخلیه ایمن رسانه از ظروف: در مخازن ذخیره سازی یا مخازن تحت فشار، شیرهای چک جریان یک طرفه رسانه را کنترل می کنند و از تخلیه ایمن اطمینان حاصل می کنند و از جریان برگشتی سیفون یا آلودگی جلوگیری می کنند.

جداسازی ایمن: شیرهای چک همراه با شیرهای دروازه ای برای تشکیل یک سیستم حفاظتی دوگانه استفاده می شوند. به عنوان مثال، در خطوط لوله فشار بالا، شیرهای چک از جریان برگشتی جلوگیری می کنند، در حالی که شیرهای دروازه ای امکان جداسازی دستی را برای تعمیر و نگهداری فراهم می کنند، بنابراین ایمنی کلی سیستم را بهبود می بخشند.

انواع شیرهای چک: شیرهای بالابر و چرخشی

بر اساس حرکت دیسک سوپاپ، سوپاپ های چک به طور عمده به شیرهای بازرسی بالابر و شیر چک سوپاپ تقسیم می شوند. هر نوع دارای ویژگی های ساختاری و سناریوهای کاربردی منحصر به فرد خود است که برای نیازهای مختلف صنعتی مناسب است.

شیر چک بالابر

ساختار شیر چک بالابر شبیه به شیر دروازه ای است، اما فاقد میل سوپاپ است که دیسک شیر را به حرکت در می آورد. دیسک سوپاپ به صورت عمودی (بالا و پایین) در امتداد نشیمنگاه سوپاپ حرکت می کند تا جریان را کنترل کند.

اصل کار

فرآیند باز کردن: هنگامی که محیط از انتهای ورودی (سمت پایین) به انتهای خروجی (سمت بالایی) جریان می یابد، فشار ورودی دیسک شیر را به سمت بالا فشار می دهد و بر مقاومت ترکیبی وزن خود دیسک شیر و اصطکاک جریان غلبه می کند. این کار دیسک سوپاپ را از روی نشیمنگاه سوپاپ بلند می کند و اجازه می دهد که محیط به آرامی عبور کند.

فرآیند بسته شدن: اگر محیط سعی کند به سمت عقب جریان یابد، فشار معکوس دیسک شیر را به سمت پایین فشار می دهد. سپس، تحت وزن خود و فشار معکوس، دیسک سوپاپ محکم به نشیمنگاه سوپاپ فشار می‌آورد و خط لوله را آب بندی می‌کند و از جریان برگشتی جلوگیری می‌کند.

مزایای کلیدی

پاسخ سریع بسته شدن، ایده آل برای سیستم هایی با تغییرات فشار مکرر.

دقت آب بندی بالا در هنگام بسته شدن، مناسب برای رسانه هایی با نیاز به نشتی کم.

برنامه های کاربردی معمولی

سیستم های تامین آب و زهکشی.

لوله کشی آب تغذیه بویلر و سیستم های بخار در نیروگاه ها.

بخش های صنعتی سبک که به خلوص فوق العاده بالایی از محیط نیاز دارند.

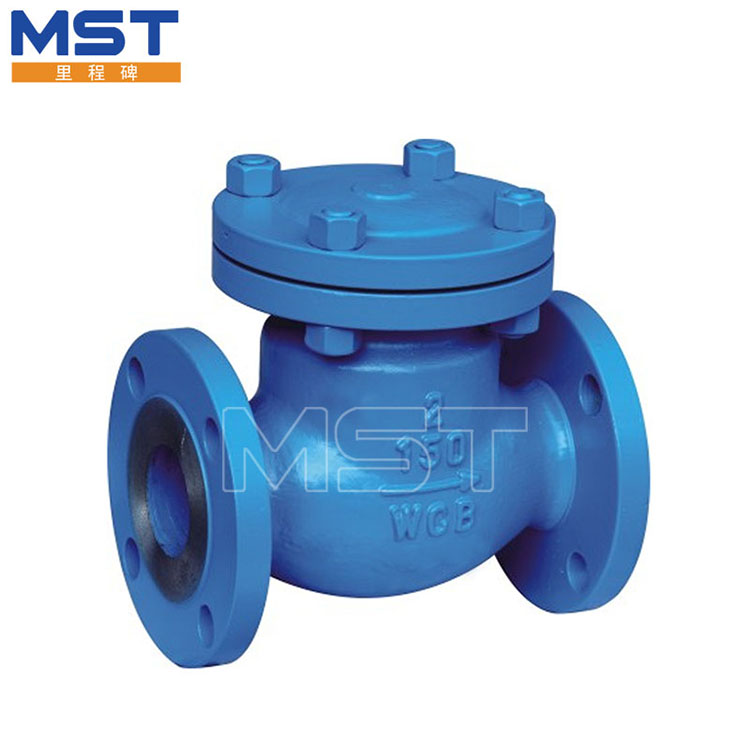

سوپاپ بررسی نوع چرخش

سوپاپ چک نوع سوپاپ دارای دیسکی است که شیب دار است و روی یک محور چرخشی (معمولاً در نزدیکی صندلی سوپاپ قرار دارد) نصب شده است. دیسک به جای حرکت عمودی حول این محور می چرخد ​​تا باز یا بسته شود.

اصل کار

فرآیند باز کردن: هنگامی که محیط در جهت رو به جلو جریان می یابد، فشار آن دیسک را به سمت چرخاندن از صندلی سوپاپ سوق می دهد و گذرگاهی برای محیط ایجاد می کند. زاویه چرخش دیسک توسط سرعت جریان محیط تعیین می شود - نرخ جریان بالاتر منجر به زاویه باز شدن بزرگتر می شود و مقاومت جریان را به حداقل می رساند.

فرآیند بسته شدن: هنگامی که جریان برگشتی رخ می دهد، فشار متوسط ​​معکوس دیسک را به سمت عقب به سمت صندلی سوپاپ سوق می دهد. سپس دیسک صندلی را تحت فشار معکوس می‌بندد و جریان برگشت را متوقف می‌کند. اصل کار مشابه شیر چک نوع بالابر است، اما حرکت نوسانی نیروی ضربه را در حین بسته شدن کاهش می دهد و طول عمر شیر را افزایش می دهد.

مزایای کلیدی

مقاومت جریان کم، آن را برای خطوط لوله با قطر بزرگ یا سیستم های با سرعت جریان بالا مناسب می کند.

ساختار ساده، تعمیر و نگهداری آسان و سازگاری قوی با محیط‌هایی با ناخالصی‌های جزئی (به عنوان مثال، فاضلاب، نفت خام).

برنامه های کاربردی معمولی

خطوط لوله نفت و گاز.

سیستم های تامین حرارت

صنعت متالورژی.
