چرا باید شیر پروانه ای را برای کاربردهای صنعتی خود انتخاب کنید؟

در دنیای کنترل سیال ، دریچه ها در قلب هر سیستم صنعتی قرار دارند. آنها تعیین می کنند که خطوط لوله چگونه عملکرد خوبی دارند ، چگونه با خیال راحت پردازش می شوند و صنایع چگونه از انرژی و منابع صرفه جویی می کنند. در میان بسیاری از انواع دریچه ها ،شیر پروانهبه عنوان یک راه حل همه کاره ، مقرون به صرفه و قابل اعتماد برای هر دو عملیات در مقیاس متوسط ​​و بزرگ شناخته می شود. طراحی منحصر به فرد و عملکرد قوی آن ، آن را برای تأمین آب ، تصفیه فاضلاب ، صنایع شیمیایی ، نیروگاه ها و سیستم های HVAC مناسب می کند.

در این مقاله نگاهی دقیق به اصول کار ، مشخصات ، مزایا و کاربردهای شیر پروانه ای از آب می اندازد ، در حالی که همچنین برجسته می کند که چرا بسیاری از شرکت ها ، از جمله کسانی که با آنها همکاری می کنندشرکت دریچه Milestone Tianjin، این نوع شیر را در خطوط لوله خود ترجیح دهید.

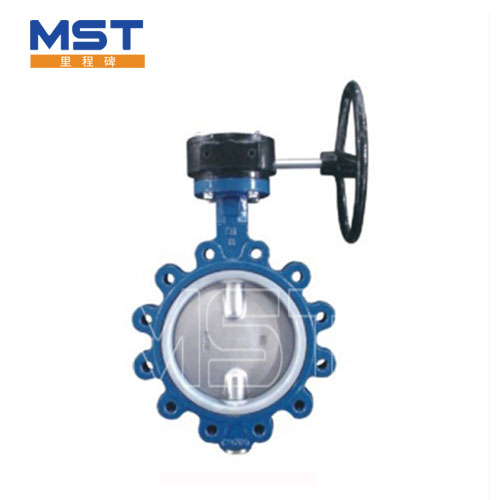

شیر پروانه ای چمدان چیست؟

یک شیر پروانه ای یک شیر یک چهارم چرخش است که برای تنظیم یا جداسازی جریان سیال در خطوط لوله طراحی شده است. این طرح با طراحی "لگ" آن ، که دارای درج های نخ در هر دو طرف بدنه دریچه است ، متمایز است. این ساخت و ساز اجازه می دهد تا شیر مستقیم به فلنج ها پیچیده شود و نصب و حذف آسان را بدون ایجاد اختلال در کل سیستم لوله کشی امکان پذیر می کند.

این ویژگی باعث می شود دریچه پروانه ای لگ برای سیستمهایی که نیاز به نگهداری مکرر دارند ، بسیار کاربردی باشد ، جایی که ممکن است یک طرف خط لوله بدون تأثیرگذاری بر طرف دیگر قطع شود.

کارکردهای کلیدی و اصل کار

اصل کار دریچه پروانه ای لامپ ساده و در عین حال مؤثر است:

• این کار با یک حرکت چهارم به چرخش عمل می کند.

• یک دیسک دایره ای ، که در مرکز لوله قرار دارد ، برای کنترل جریان در اطراف یک محور عمودی می چرخد.

• هنگامی که دسته یا محرک 90 درجه چرخانده می شود ، دیسک به طور کامل باز می شود یا بسته را می بندد.

• شیر همچنین می تواند در موقعیت های میانی تنظیم شود و امکان تنظیم دقیق جریان را فراهم می کند.

این طرح مقاومت را به حداقل می رساند ، افت فشار را کاهش می دهد و در صورت جفت شدن با صندلی های الاستومر با کیفیت بالا ، آب بندی قابل اعتماد را ارائه می دهد.

پارامترهای محصول شیر پروانه ای

در زیر پارامترهای کلی وجود دارد که توانایی های فنی یک شیر پروانه استاندارد را نشان می دهد:

مشخصات اصلی

• دامنه اندازه: DN50 - DN1200 (2 " - 48")

• امتیاز فشار: PN10 ، PN16 ، ANSI 150

• ماده بدن: چدن ، آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ

• ماده دیسک: آهن داکتیل ، استیل ضد زنگ ، برنز آلومینیوم ، دیسک پوشیده از نایلون

• ماده صندلی: EPDM ، NBR ، PTFE ، ویتون

• نوع اتصال: نوع چرب شده با درج های نخ

• روش عملیاتی: اهرم دستی ، گیربکس ، محرک برقی ، محرک پنوماتیک

• دامنه دما: -20 درجه سانتیگراد تا +200 درجه سانتیگراد (بسته به مواد صندلی)

• کاربرد: آب ، روغن ، گاز ، دوغاب ، مایعات شیمیایی

جدول پارامتر فنی

مزایای شیر پروانه ای

1. نصب انعطاف پذیر- می توان در انتهای خط لوله بدون نیاز به لوله کشی پایین دست نصب کرد.

2. نگهداری آسان- اجازه می دهد تا یک طرف سیستم بدون خاموش کردن کل خط سرویس شود.

3. مقرون به صرفه- سبک تر و جمع و جور تر از دریچه های دروازه یا کره زمین ، هر دو هزینه مواد و نصب را کاهش می دهد.

4. دوام- با موادی مانند آهن انعطاف پذیر و فولاد ضد زنگ ، شیر در برابر فشار ، نوسانات دما و محیط های خورنده مقاومت می کند.

5. مهر و موم شده-مواد صندلی پیشرفته حتی در شرایط چالش برانگیز ، خاموش کردن حباب را نیز فراهم می کنند.

6. تطبیق پذیری- مناسب برای آب تمیز ، فاضلاب ، روغن ، گاز و مواد شیمیایی خفیف.

کاربردهای شیر پروانه ای

شیر پروانه لوپ کاربردهای گسترده ای در صنایع مختلف دارد:

• آبرسانی و تصفیه فاضلاب- خاموش و کنترل قابل اعتماد در سیستم های آب و فاضلاب شهری را فراهم می کند.

• سیستم های HVAC- برای تنظیم آب سرد و خطوط لوله آب گرم استفاده می شود.

• صنعت شیمیایی- به دلیل صندلی PTFE و ویتون ، مایعات خورنده خفیف را کنترل می کند.

• نیروگاه- در خنک کننده گردش آب و خدمات کمکی نقش ایفا می کند.

• صنعت دریایی- ساخت و ساز سبک وزن آن را برای سیستم های پردازنده مناسب می کند.

تطبیق پذیری این دریچه ، آن را به یکی از رایج ترین محصولات مهندسان و مدیران پروژه در سراسر جهان تبدیل می کند.

مقایسه با سایر انواع دریچه

سؤالات متداول در مورد شیر پروانه ای

Q1: چه چیزی باعث می شود شیر پروانه ای از شیر با شیر پروانه ویفر متفاوت باشد؟
یک دریچه پروانه ای در درج های (لبه) درج شده است که اجازه می دهد دریچه مستقیماً به فلنج ها پیچیده شود و این امکان را فراهم می کند که یک طرف لوله کشی بدون ایجاد مزاحمت در طرف دیگر قطع شود. در مقابل ، یک نوع ویفر قبل از حذف نیاز به کل خط دارد.

Q2: آیا می توان از دریچه پروانه ای برای برنامه های فشار قوی استفاده کرد؟
به طور کلی ، دریچه های پروانه ای برای سیستم های فشار متوسط ​​(PN10-PN16 یا ANSI 150) طراحی شده اند. برای فشارهای بالاتر ، مواد تخصصی و طرح های تقویت شده ممکن است مورد نیاز باشد ، اما در بیشتر خطوط لوله صنعتی ، کنترل فشار آنها کافی است.

Q3: چگونه مواد صندلی بر عملکرد دریچه پروانه ای لامپ تأثیر می گذارد؟
مواد صندلی به طور مستقیم بر مقاومت دما ، خواص آب بندی و سازگاری با رسانه تأثیر می گذارد. به عنوان مثال ، EPDM برای آب ایده آل است ، PTFE برای مواد شیمیایی ترجیح داده می شود و ویتون با دمای بالاتر به خوبی کار می کند. انتخاب صندلی صحیح ، قابلیت اطمینان طولانی مدت را تضمین می کند.

Q4: چرا باید شرکت دریچه Milestone Tianjin Milestone را برای شیرهای پروانه ای چمدان انتخاب کنم؟
شرکت Tianjin Milestone Valve دارای سالها تخصص در زمینه تولید دریچه ، ارائه طرح های قوی ، مواد برتر و گزینه های قابل تنظیم است. دریچه های پروانه ای آنها به طور گسترده ای در پروژه های شهری ، صنعتی و دریایی مورد استفاده قرار می گیرد و هم دوام و هم کارایی را اثبات می کند.

پایان

درشیر پروانهترکیبی از کارآیی ، دوام و عملی است و آن را به یک انتخاب ضروری برای سیستم های صنعتی مدرن تبدیل می کند. سهولت نصب آن ، توانایی جداسازی یک طرف از خط و طراحی مقرون به صرفه همگی در افزایش تقاضای آن در بازارهای جهانی نقش دارند.

اگر در حال بررسی یک راه حل قابل اعتماد برای سیستم های خط لوله خود هستید ، سرمایه گذاری در دریچه های با کیفیت بالا ازشرکت دریچه Milestone Tianjinهم عملکرد و هم ارزش بلند مدت را تضمین می کند.

برای سوالات ، مشاوره های فنی یا سفارشات فله ، لطفا در صورت تمایلتماس شرکت دریچه Milestone Tianjin- یک نام قابل اعتماد در تولید و عرضه شیر.
