تفاوت بین دریچه کره و دریچه دروازه چیست؟

2025-07-14

به عنوان تجهیزات کلیدی برای کنترل جریان رسانه در یک سیستم خط لوله ،دریچه های جهانوتدریچه های دروازههر دو دریچه برش هستند ، اما در طراحی ساختاری ، ویژگی های کار و سناریوهای قابل اجرا تفاوت چشمگیری دارند. انتخاب نادرست ممکن است بر کارآیی سیستم تأثیر بگذارد و حتی خطرات ایمنی را نیز ایجاد کند.

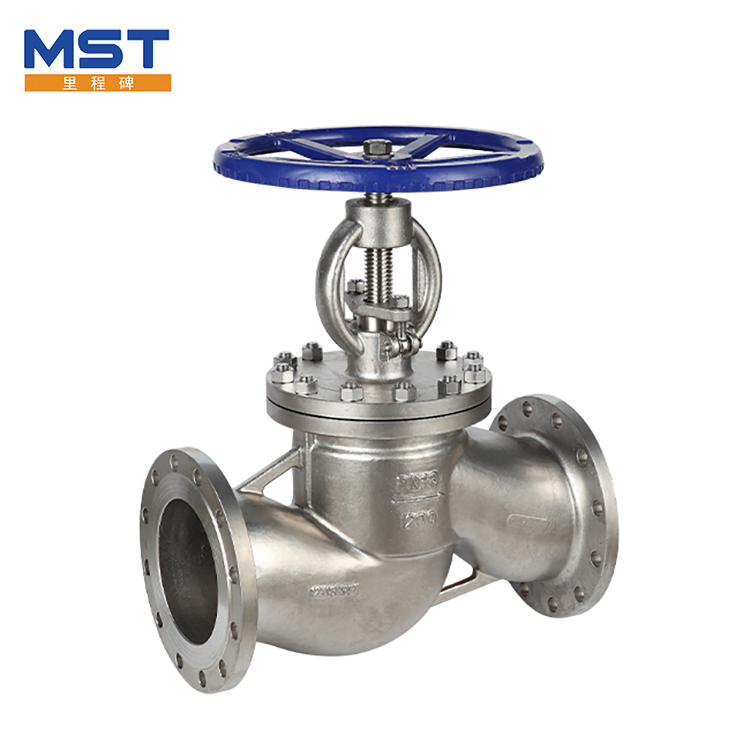

Globe Valve

تفاوت اساسی در طراحی ساختاری ویژگی های عملکردی را تعیین می کند. شیر گلوب یک ساختار "رهگیری عمودی دیسک دریچه" را اتخاذ می کند. یک صندلی دریچه عمود بر جهت مایع در بدنه دریچه وجود دارد. دیسک دریچه برای دستیابی به آب بندی از طریق میله پیچ به سمت بالا و پایین حرکت می کند. مایع برای گردش از طریق بدنه دریچه نیاز به چرخش 90 درجه دارد. ضریب مقاومت جریان (حدود 3-5) بسیار بالاتر از شیر دروازه است. شیر دروازه به "رهگیری موازی دروازه" متکی است. این دروازه به صورت عمودی در امتداد خط مرکزی صندلی دریچه حرکت می کند. هنگامی که کاملاً باز شد ، دروازه کاملاً از کانال جریان جدا می شود. ضریب مقاومت جریان فقط 0.1-0.5 است که نزدیک به ظرفیت جریان یک لوله کوتاه است.


کنترل جریان و عملکرد آب بندی هر کدام تأکید خود را دارند. دیسک دریچه و صندلی دریچه دریچه کره زمین مهر و موم های تماس صورت است و در هنگام بسته شدن آب بندی قابل اطمینان تر است. این خصوصاً برای خطوط لوله کم فشار با فشار کم (DN15-DN100) مناسب است و جریان را می توان با باز شدن دیسک دریچه به طور دقیق تنظیم کرد. این اغلب در مواردی که نیاز به پرتاب (مانند سیستم های گرمایشی) دارند استفاده می شود. با این حال ، سطح آب بندی آن به راحتی در اثر فرسایش مایع با سرعت بالا آسیب می بیند و عمر خدمات آن به طور کلی 10،000-20،000 بار از افتتاح و بسته شدن است. دروازه دریچه دروازه در تماس با صندلی دریچه است. در صورت باز شدن کاملاً ضرر و زرنگ وجود ندارد. برای خطوط لوله با قطر بزرگ (DN100-DN1000) مناسب است ، اما هنگام بسته شدن باید به طور دقیق تراز شود ، در غیر این صورت نشت آن آسان است و تنظیم جریان نمی تواند حاصل شود. بیشتر در شرایط کاملاً باز و کاملاً بسته (مانند شبکه آب شیر) استفاده می شود.


تفاوت در شرایط کار قابل اجرا آشکار است. دریچه کره زمین برای انتقال رسانه های تمیز مانند آب تمیز و روغن مناسب است. فشار کار معمولاً بیش از 16MPa نیست و دامنه دما -29 ℃ تا 425 است. در حین نصب به جهت جریان (ورودی کم و پریز بالا) توجه کنید ، در غیر این صورت عملکرد آب بندی کاهش می یابد. از دریچه دروازه می توان برای حمل و نقل رسانه های حاوی مقدار کمی از ذرات (مانند فاضلاب) استفاده کرد ، با فشار تا 42mpa ، دامنه سازگاری دمای وسیع تر (-196 ℃ تا 540) ، و هیچ محدودیت جهت دار در نصب وجود ندارد ، اما برای باز کردن مکرر مناسب نیست.


هزینه نگهداری و زندگی باید به طور جامع در نظر گرفته شود. دیسک دریچه و ساختار اتصال میله پیچ از دریچه جهان ساده است و فقط واشر آب بندی باید در طول نگهداری جایگزین شود. هزینه نگهداری واحد حدود 50 ٪ شیر دروازه است. دریچه دروازه دارای یک ساختار هدایت پیچیده بین دروازه و ساقه دریچه است. اگر گیر بیفتد ، باید به عنوان یک کل از هم جدا شود و زمان نگهداری 2-3 برابر دریچه کره زمین است. با این حال ، در حالت کاملاً باز ، مقاومت جریان شیر دروازه اندک است ، که می تواند مصرف انرژی خط لوله را کاهش دهد و برای استفاده طولانی مدت اقتصادی تر است.


هنگام انتخاب ، اصل اساسی "انتخاب aدریچه کرهبرای یک قطر کوچک ودریچهبرای قطر بزرگ ؛ انتخاب دریچه کره زمین برای تنظیم جریان ، انتخاب شیر دروازه برای باز و بسته شدن کامل. انتخاب شیر گلوب برای رسانه های تمیز و دریچه دروازه برای رسانه های حاوی ذرات "
