اصول دریچه توپ چیست؟

2025-02-21

A دریچهیک وسیله صنعتی گسترده است که با استفاده از یک توپ چرخان با سوراخ در مرکز ، جریان مایعات یا گازها را کنترل می کند. طراحی ساده و در عین حال مؤثر ، آن را برای برنامه هایی که نیاز به خاموش کردن قابل اعتماد و کنترل دقیق جریان دارند ، ایده آل می کند. بیایید اصول اصلی نحوه عملکرد شیر توپ را بررسی کنیم.


1. اصل اساسی کار

شیر توپ با استفاده از دیسک کروی (توپ) با یک سوراخ (سوراخ) از طریق مرکز آن کار می کند. دریچه با چرخاندن توپ 90 درجه کنترل می شود تا جریان مایعات را مجاز یا مسدود کند.


- موقعیت باز: هنگامی که سوراخ با خط لوله تراز می شود ، مایعات آزادانه می گذرد.

- موقعیت بسته: هنگامی که توپ عمود بر خط لوله چرخانده می شود ، جریان کاملاً مسدود می شود.


این عملیات سریع چرخش ، دریچه های توپ را برای برنامه های کنترل خاموش بسیار کارآمد می کند.

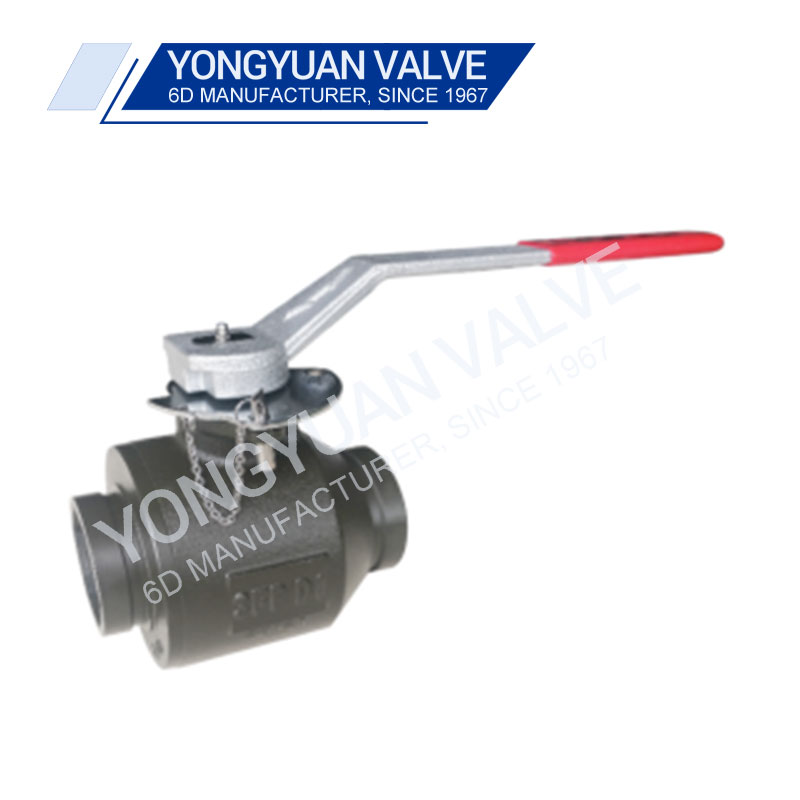

Ball Valve

2. اجزای کلیدی شیر توپ

یک معمولیدریچهشامل مؤلفه های اصلی زیر است:


- Ball: عنصر چرخان با حفره ای که جریان را کنترل می کند.

- بدن: پوشش بیرونی که تمام مؤلفه ها را در کنار هم نگه می دارد.

- ساقه: شافتی که توپ را به محرک یا دسته متصل می کند.

- صندلی: مواد آب بندی شده که هنگام بسته شدن شیر ، بسته شدن محکم را تضمین می کند.

- دسته/محرک: برای چرخش توپ برای کنترل دستی یا خودکار استفاده می شود.


3. اصل آب بندی

اثربخشی دریچه توپ در مکانیسم آب بندی محکم آن نهفته است. مواد نرم مانند PTFE (تفلون) ، لاستیک یا سایر پلیمرها اغلب برای صندلی ها برای اطمینان از عملکرد بدون نشت استفاده می شوند. برخی از دریچه های توپ با کارایی بالا از آب بندی فلزی به فلز برای رسیدگی به دمای شدید و فشارها استفاده می کنند.


4. مکانیسم کنترل جریان

دریچه های توپ می توانند طرح های متفاوتی داشته باشند که بر ویژگی های جریان آنها تأثیر می گذارد:


- Full Bore (درگاه کامل): سوراخ در توپ با قطر خط لوله مطابقت دارد و مقاومت جریان را به حداقل می رساند.

- کاهش سوراخ (درگاه کاهش یافته): سوراخ از خط لوله کوچکتر است و باعث محدودیت جریان جزئی می شود.

-V-Port: توپ دارای یک دهانه V شکل است که امکان کنترل دقیق جریان در برنامه های پرتاب را فراهم می کند.


5. انواع دریچه های توپ

دریچه های توپبسته به طراحی و کاربرد آنها ، در تنظیمات مختلف قرار بگیرید:


- دریچه توپ شناور: توپ بین صندلی ها به حالت تعلیق در می آید و کمی حرکت می کند تا در صورت اعمال فشار ، آب بندی را تقویت کند.

-دریچه توپ مجهز به Trunnion: توپ با تکیه گاه های اضافی (Trunnions) ثابت است و آن را برای برنامه های فشار قوی مناسب می کند.

-شیر توپ 3 طرفه یا چند پورت: امکان منحرف شدن یا مخلوط کردن جریان بین پورت های متعدد را فراهم می کند.

- دریچه توپ تهویه: برای آزاد کردن فشار به دام افتاده در یک سیستم بسته طراحی شده است.


6 مزایای دریچه های توپ

- عملکرد سریع و آسان: فقط برای باز کردن یا بسته شدن نیاز به یک چهارم به چرخش دارد.

- آب بندی عالی: خاموش کردن محکم ، جلوگیری از نشت.

- دوام: در برابر فشارها و دما بالا مقاومت می کند.

- تعمیر و نگهداری کم: طراحی ساده با اجزای کمتری که مستعد پوشیدن هستند.


آیا می خواهید جزئیات بیشتری در مورد نوع خاصی از شیر توپ داشته باشید؟ به من اطلاع دهید!
